什么是局部放電

局部放電是指在高壓電氣設備絕緣系統中，局部區域發生的放電現象。這種放電并未貫穿整個絕緣介質，而是發生在絕緣的局部區域。當電場強度超過絕緣介質的局部擊穿強度時，就會產生局部放電。

局部放電通常發生在絕緣內部的氣泡、裂縫、雜質等缺陷處，或者發生在電極邊緣等電場集中的區域。雖然局部放電的能量較低，不會立即導致絕緣完全擊穿，但長期存在會逐漸劣化絕緣材料，終導致設備故障。

局部放電的危害

局部放電對電力設備絕緣系統的危害主要體現在以下幾個方面。首先，局部放電會產生高能帶電粒子，這些粒子撞擊絕緣材料表面，導致絕緣性能逐步下降。其次，放電過程中產生的熱量會使絕緣材料發生熱老化，加速絕緣劣化。第三，放電產生的氣體產物會腐蝕絕緣材料，進一步降低絕緣強度。

此外，局部放電還會產生電磁干擾，影響電力系統的正常運行。在嚴重情況下，多個局部放電點可能相互連接，形成放電通道，終導致絕緣完全擊穿，造成設備損壞和停電事故。

局部放電測試原理

局部放電測試的基本原理是檢測絕緣系統中發生的放電信號。當絕緣內部發生局部放電時，會產生電脈沖、電磁波、聲波、光、熱等多種物理現象。通過檢測這些物理信號，可以判斷絕緣系統中是否存在局部放電以及放電的嚴重程度。

電脈沖檢測是常用的方法。局部放電產生的電脈沖持續時間很短，通常在納秒到微秒級，但幅值可以達到幾十毫安到幾百毫安。通過高靈敏度的電流傳感器或電壓傳感器，可以檢測到這些脈沖信號。

電磁波檢測利用局部放電產生的高頻電磁波信號。放電過程中，電磁波頻率范圍可以從幾百千赫到幾百兆赫。采用超高頻傳感器可以有效檢測這些信號，并實現放電定位。

聲波檢測則是利用放電產生的超聲波。超聲波在絕緣材料中傳播時衰減較小，可以用于檢測放電位置。聲發射檢測技術特別適用于變壓器等大型設備的局部放電定位。

測試方法與標準

脈沖電流法

脈沖電流法是局部放電測試經典的方法，被廣泛應用于各種高壓設備的檢測。該方法通過檢測局部放電產生的脈沖電流信號來評估絕緣狀態。測試時，被測設備通過耦合電容與檢測阻抗相連，局部放電產生的電流脈沖經耦合電容傳遞到檢測阻抗。

脈沖電流法的優點是靈敏度高、響應速度快，可以實現對放電量的定量測量。電工委員會制定了IEC 60270標準，規范了脈沖電流法的測試流程和參數設置。我國也發布了GB/T 7354等效采用標準。

超高頻檢測法

超高頻檢測法利用局部放電產生的超高頻電磁波信號進行檢測。該方法使用的頻率范圍通常在300MHz到3GHz之間，可以有效避開常規電磁干擾。超高頻檢測法具有抗干擾能力強、靈敏度高的優點，特別適用于現場測試。

超高頻傳感器可以是天線形式，也可以是電容耦合形式。檢測到的信號經過放大、濾波后進行分析，可以得到放電的幅值、頻率、相位等信息。

聲發射檢測法

聲發射檢測法通過檢測局部放電產生的超聲波來發現和定位放電點。該方法不受電磁干擾影響，可以實現放電點的精確三維定位。在變壓器、GIS等設備的局部放電檢測中，聲發射技術得到了廣泛應用。

聲發射傳感器通常采用壓電式傳感器，貼在設備外殼上。不同位置的傳感器檢測到的聲波存在時間差，通過計算時間差可以確定放電點的位置。

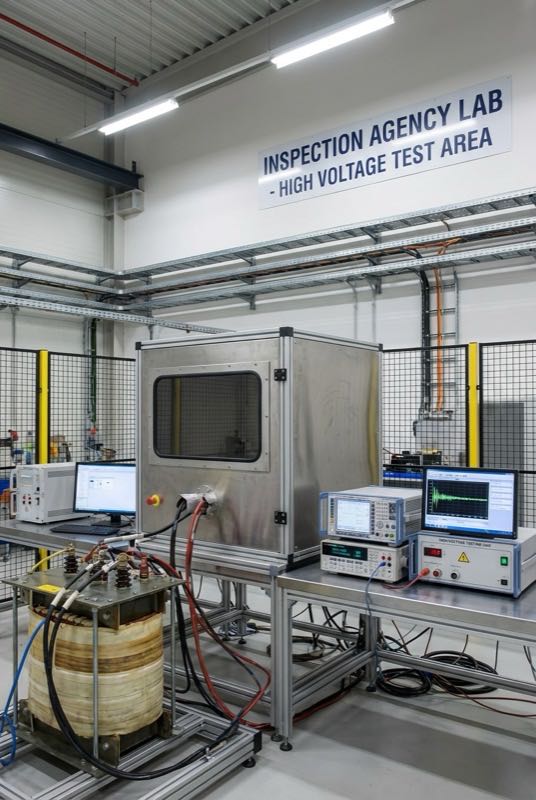

測試設備與儀器

現代局部放電測試系統通常由以下部分組成：檢測傳感器、信號調理單元、數據采集與分析單元、顯示與記錄單元。

檢測傳感器是系統的關鍵部件，主要包括電流互感器、電壓傳感器、超高頻天線、聲發射傳感器等。不同類型的傳感器適用于不同的測試方法和設備。

信號調理單元包括濾波器和放大器，負責對傳感器輸出的信號進行預處理。濾波器用于去除背景噪聲和干擾信號，放大器則將微弱信號放大到可檢測水平。

數據采集與分析單元通常采用高速模數轉換器實現信號的數字化，并通過軟件算法進行分析。現代測試系統還可以實現放電信號的自動識別、分類和評估。

應用領域

局部放電測試廣泛應用于電力系統各類高壓設備的絕緣狀態檢測。主要應用領域包括變壓器、GIS、電纜、旋轉電機、絕緣子等。

在變壓器檢測中，局部放電測試可以發現繞組絕緣缺陷、鐵芯多點接地等問題。通過放電模式分析，還可以判斷放電類型和嚴重程度，為設備維護提供依據。

GIS設備由于其密封結構，內部局部放電難以直接觀察。超高頻檢測技術可以在不影響設備運行的情況下檢測內部放電，已成為GIS絕緣狀態評估的重要手段。

電纜絕緣老化會導致局部放電的產生。通過定期進行局部放電測試，可以及時發現絕緣缺陷，避免發生擊穿事故。

測試注意事項

進行局部放電測試時，需要注意以下事項。首先，測試環境應盡量避免電磁干擾，遠離變電站、輸電線路等強電磁場源。其次，測試前應對被測設備進行充分放電，確保測試安全。

測試電壓的選擇也很重要。通常采用1.2倍額定電壓進行測試，觀察在運行電壓下是否會發生局部放電。升壓過程中應注意觀察放電量的變化，避免對設備造成損傷。

測試人員應具備資質，熟悉測試設備操作規程。測試過程中要做好安全防護，防止觸電和設備損壞。

結論

局部放電測試是電力設備絕緣狀態評估的重要技術手段，對于保障電力系統安全穩定運行具有重要意義。隨著測試技術的不斷發展，新的檢測方法和設備不斷涌現，局部放電測試的靈敏度和可靠性將進一步提高。

定期開展局部放電測試，可以及時發現設備絕緣隱患，制定科學的維護策略，延長設備使用壽命，降低故障率。建議電力企業將局部放電測試納入設備預防性試驗計劃，全面提升設備運維水平。
