楊氏模量（E）與泊松比（μ）是描述金屬材料在線彈性范圍內基本力學行為的兩個核心本構參數，是進行結構設計、有限元分析、服役安全評估不可或缺的基礎數據。其檢測要求高精度地測量小變形下的應力-應變關系。

一、 核心定義與檢測原理

1. 楊氏模量：在單軸拉伸/壓縮的線彈性階段，正應力（σ）與軸向線應變（ε）的比值，即E = σ / ε，單位GPa。表征材料抵抗彈性變形的能力（剛度）。

2. 泊松比：在單軸應力下，橫向線應變（ε?）與軸向線應變（ε?）比值的絕對值，即μ = | ε? / ε? |，無量綱。表征材料在單向受拉（壓）時，橫向收縮（膨脹）與軸向伸長（縮短）的比例關系。

3. 檢測基本原理：對標準試樣施加單軸拉伸或壓縮載荷，同步、高精度地測量載荷（力）、軸向變形及橫向變形，通過計算獲得E和μ。



二、 標準試驗方法與設備

檢測嚴格遵循標準GB/T 22315-2008《金屬材料 彈性模量和泊松比試驗方法》。

1. 試驗設備

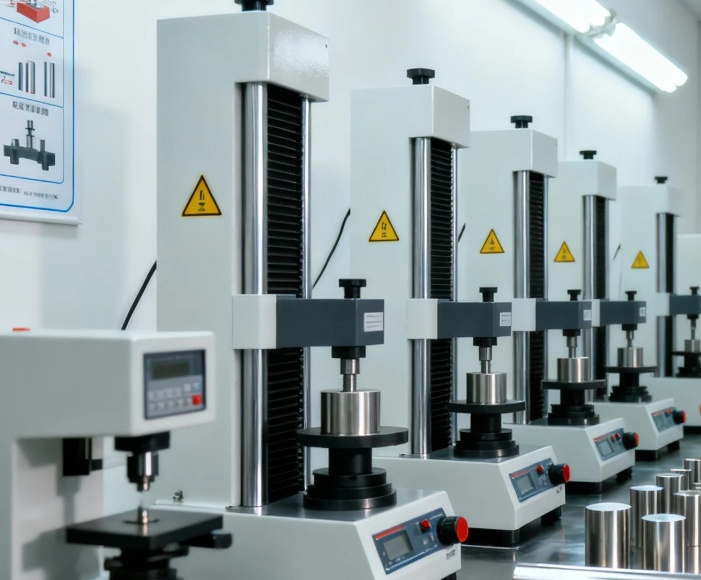

   • 萬能材料試驗機：需具備高精度、低噪聲的載荷測量系統，力值精度通常要求優于±0.5%。

   • 高精度引伸計（核心傳感器）：

     • 軸向引伸計：用于測量軸向應變。通常采用接觸式應變規引伸計或非接觸視頻引伸計，標距誤差需極小，應變測量分辨率需達10??（即1個微應變）或更高。

     • 橫向引伸計：用于測量橫向應變。可采用雙接觸臂引伸計或非接觸式系統同步測量。

   • 數據采集系統：需高采樣率同步采集力、軸向位移、橫向位移信號。

2. 試樣要求

   • 試樣形狀可為圓形或矩形橫截面的棒材、板材。標距段內尺寸需加工精密，確保應力分布均勻。

   • 表面需光滑，無劃痕、銹蝕，以避免應力集中和測量誤差。

三、 關鍵試驗步驟與數據處理

1. 試驗步驟
   a.安裝試樣與引伸計：將試樣準確對中安裝在試驗機夾具上，小心安裝軸向和橫向引伸計，確保其與試樣接觸良好且無初始應力。
   b.預加載與調零：施加少量預載荷（通常不超過預估彈性極限的10%），以消除間隙，然后將力和應變信號調零。
   c.加載與數據采集：以恒定、緩慢的應變速率（防止產生熱效應和慣性效應）進行加載，載荷應嚴格控制在材料的線彈性范圍內（通常不超過比例極限的100%）。同步連續采集載荷、軸向應變、橫向應變數據。
   d.卸載：加載至預定應變后，同樣緩慢卸載。

2. 數據處理與計算

   • 楊氏模量E的計算：

     • 圖解斜率法：繪制應力-軸向應變曲線，在明顯的線性段內，用小二乘法擬合直線的斜率，即為楊氏模量E。

     • 計算法：E = Δσ / Δε，其中Δσ和Δε為線性段內應力與應變的增量。

   • 泊松比μ的計算：

     • 在同一線性段內，計算橫向應變增量Δε?與軸向應變增量Δε?比值的絕對值，即 μ = | Δε? / Δε? |。

   • 彈性模量通常報告為弦線模量（規定應變范圍內的平均斜率）。

四、 關鍵影響因素與質量控制

1. 對中誤差：試樣安裝不對中會導致彎曲，產生附加應變，嚴重影響結果準確性。

2. 引伸計精度與標距：引伸計的精度、分辨率和標距長度是決定測量精度的關鍵因素。標距過短會放大局部不均勻性的影響。

3. 加載速率：過快會引起慣性效應或絕熱溫升，導致模量測量值偏高。

4. 材料均勻性與各向異性：對于各向異性材料（如軋制板材），需注明測量方向（縱向、橫向等）。

5. 溫度控制：彈性模量對溫度敏感，試驗應在恒溫環境下進行，并記錄溫度。

五、 其他檢測方法（參考與補充）

1. 動態法：通過測量材料的固有頻率（如懸臂梁彎曲振動、縱向振動）來反算彈性模量。適用于小樣品或高溫測試，但通常不直接給出泊松比。

2. 超聲波法：通過測量縱波和橫波在材料中的傳播速度，計算E和μ。快速、無損，適用于成品或現場檢測，但對試樣表面和耦合劑要求高。

總結

金屬材料楊氏模量和泊松比的檢測，是一項“測量微小變形、追求極致精度”的經典力學試驗。

• 靜態拉伸/壓縮法是“直接、”的仲裁方法，提供完整的應力-應變曲線。

• 高精度引伸計是這項測試的“眼睛”，其性能直接決定數據的可信度。

• 嚴謹?shù)脑嚇又苽洹χ信c加載控制是獲得可靠結果的“操作基石”。

精確測定的E和μ值，為工程師進行輕量化設計、振動分析、公差配合、碰撞仿真等提供了根本的材料輸入?yún)?shù)，是連接材料科學與工程實踐的橋梁。在航空航天、精密儀器、生物醫用植入體等高精尖領域，對這些參數的測量精度要求尤為苛刻。
