在13A插頭中，軟纜是連接用電設備與固定電源的“生命線”。其連接點承受著日常插拔、彎折、拖拽、扭曲等復雜的機械應力。連接檢測模擬了這些應力，旨在驗證：

電氣連接的連續性：無論受到何種機械力，導線與端子之間的接觸電阻必須保持極低且穩定，防止過熱。
導線的應力消除：外力必須由外部的固定部件（如壓線板）承擔，絕不能傳遞到內部的電氣連接點，否則會導致接線端子松動、導線斷裂或從端子上脫出。
絕緣保護的完整性：連接方式不能損傷導線的絕緣層，也不能使帶電部件變得可觸及。

這項檢測是區分可靠工業設計與劣質仿制品的關鍵判據之一。

核心標準：BS 1363-1:2016+A1:2018《13 A 插頭、電源插座、適配器和連接裝置第1部分：插頭和電源插座的通用要求》。
樣品分類：
- 可拆線插頭：用戶可自行打開，使用螺釘端子連接導線。
- 不可拆線插頭：由制造商在工廠完成永久性連接（通常通過焊接、鉚接或壓接），用戶無法也不應拆卸。

這是檢測的第一部分，適用于所有類型的插頭，考核外部固定裝置。

測試原理：向軟纜施加一個軸向拉力和扭矩（扭轉力），模擬被拉扯和扭轉的情況。
測試方法：
- 軸向拉力：
  - 對可拆線插頭，在未連接內部導線的狀態下進行。
  - 在距離插頭出口約20cm處的軟纜上施加規定的拉力（BS 1363中為35牛頓，持續1分鐘）。
  - 對于不可拆線插頭，拉力施加25次，每次持續1秒。
- 扭矩：
  - 對可拆線插頭，在未連接內部導線的狀態下進行。
  - 施加0.1 Nm的扭矩。
合格判定：
- 軟纜縱向位移：在拉力作用下，軟纜在插頭入口處的縱向位移不得超過2毫米。
- 部件無損壞：固定裝置、插頭外殼或軟纜護套不得出現可能影響安全的損壞。
- 扭矩測試后，軟纜不得出現明顯的扭轉或損壞。

這部分測試考核螺釘端子與導線的連接質量。

測試準備：使用制造商規定的大截面積的軟纜，按說明書方法正確接入端子并擰緊。
測試方法：
- 機械強度：對每根接入的導線單獨施加一個軸向推力。
- 拉力值：標準規定了與導線截面積相關的力值（例如，對于1.0mm²或1.5mm²的導線，約30N）。
- 施力方向與時間：沿導線軸向，持續1分鐘。
合格判定：
- 導線位移：在端子內，導線的位移不得超過1毫米。
- 連接完整性：測試后，導線不應從端子中松脫、斷裂，端子本身也不應損壞。

牢固性測試：除了上述軟纜固定測試外，還需進行更嚴苛的彎曲測試。
- 方法：將插頭固定，對軟纜施加一個周期性彎曲力（在特定角度內左右彎曲規定次數）。
- 目的：模擬長期使用中插頭根部軟纜的疲勞情況。
檢查方法：測試后，通常需要通過剖開插頭或X射線檢查，確認內部連接（焊接/壓接點）無開裂、松動，導線絕緣無磨損。

在上述機械測試后，必須進行以下電氣測試以確認連接未受破壞：

接觸電阻測試：測量插頭插銷與軟纜導線末端之間的電阻。電阻值必須極低且穩定，過高的電阻意味著連接不良，會導致運行時過熱。
電氣強度測試：在帶電部件（如插銷、端子）與軟纜的接地屏蔽層或外部金屬部件之間施加高電壓（如2000V），持續1分鐘，不得發生擊穿或閃絡。這驗證了絕緣未被破壞。
通斷測試：確保每根導線在測試后依然保持電氣連通。

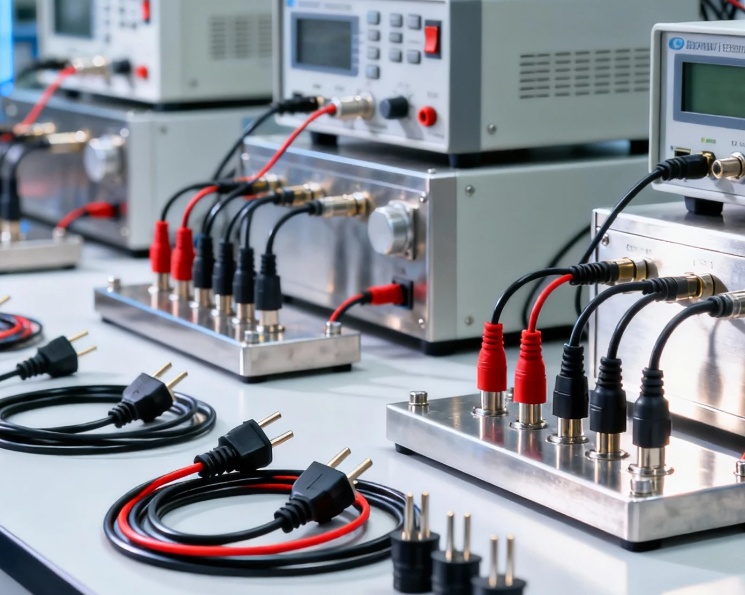

設備：專用拉力/扭矩試驗機、彎曲試驗機、低電阻測量儀、耐壓測試儀。
要點：
- 模擬差情況：測試總是使用允許的大、硬的軟纜規格。
- 正確的接線：對于可拆線插頭，測試時必須嚴格按照說明書的方法和扭矩擰緊螺釘。
- 順序：先機械，后電氣。機械測試是破壞性或半破壞性的，電氣測試是終驗證。
