Intel Core系列處理器i7核心模塊主板 SMT貼片加工_PCBA貼片加工廠

責任編輯：smt貼片加工
發布時間：2019-09-09 02:24:28

基于第7代 Intel® Core™ ULT 系列處理器，支持1GbE LAN端口、8個USB 2.0和2個USB 3.0端口、2個SATA 2接口和4個PCI-E擴展插槽，具有高度的可擴展性。也可以在-40°C至85°C的溫度下使用，具備多功能性和強大功能。

主要應用于自動售票系統、汽車、數字控制、交互式客戶端、媒體播放、廣告、LCD大屏、交通控制、信息系統、金融設備、軍工和各種終端機市場等行業。

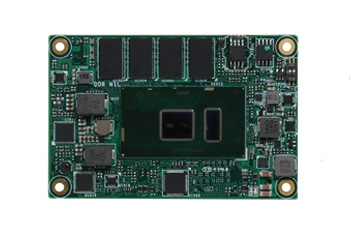

Intel® Core™ i7核心模塊

Intel 7代Core ULT I7-7600U 2.8G；
DDR4 2133 4G內存，支持LVDS/eDP/DDI；
千兆以太網、2串口、USB2.0*8；
PCI-E*4、SATA*2、USB3.0*2；
DC 12V@1.5A，尺寸84mm*55mm；
工業級溫度：-40℃～80℃；
應用于工業自動化，機器視覺，醫療電子等領域。

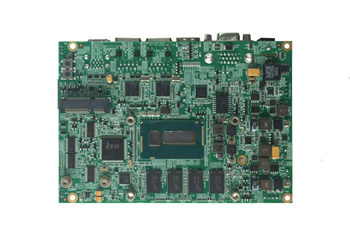

Intel Skylake-S平臺主板

1*DIMM內存插槽，支持DDRIV 1866/2133MHZ,內存16Gb；

2*VGA 1*HDMI，2*COM，2 ubs3.0 12 usb2.0,2 lan 8 bitsGPIO,1 PS/2；

支持Line-in、Line-out、MIC-in，1*Mini-PCIE，1*PCIEx16；

應用于多串口領域，工業自動化，pos終端，多顯示等行業

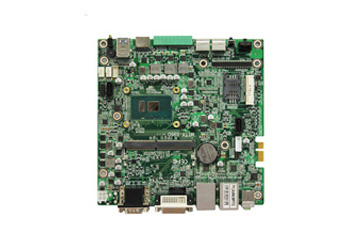

Intel Skylake-U平臺主板

Intel Skylake-U processor 14nm BGA1356處理器；

1*SODIMM，DDR4 1866/2133MHz，內存16GB；

支持DVI+HDMI+VGA/LVDS/DP/HDMI/DVI多種顯示接口，支持獨立三顯；

產品具有高性能、接口豐富及工業級高可靠性；

應用于數字標牌、POS機自助終端和工業自動化應用等

CPU	Intel Skylake-S processor	Skylake-U Processor 14nm BGA1356	Intel Skylake-S processor LGA1151
芯片組	Intel H110		Intel 100 Series
內存	1條DIMM內存插槽	1條SODIMM內存插槽	4條雙通道DIMM內存插槽
BIOS	AMI EFI	64M bit SPI BIOS	AMI EFI
Super I/O	F81866	W83627DHG	NCT6106D
以太網	2×LAN 10/100/1000Mbps, RTL8111F	2×LAN 100/1000Mbps, RTL8111F	2×LAN 10/100/1000Mbps, I210
圖形控制	內嵌GPU	CPU集成	內嵌GPU
顯示接口	2 DB15 VGA，1 HDMI插針	DVI+VGA+ HDMI多種顯示接口	VGA+ DVI+ HDMI+ DP顯示
音頻	采用ALC662+ALC662音頻控制芯片	采用ALC662-VD0音頻控制芯片	ALC662音頻控制芯片
I/O 接口	2x COM，2 x SATA3.0，14 x USB； PS/2插針	6x COM；2 x SATA；6 USB：4x USB3.0、2xUSB2.0；標準PS/2接口	6x COM ；6 x SATA3.0；14 x USB；PS/2插針；LPT插針
擴展接口	1個Mini-PCIE插槽，提供1個PCIex16插槽	1x MINI PCIe，1 x PCIEx4（或4xPCIEx1），1x SIM卡槽，1x JLPC接口	2x PCI、2x PCIe 16X Slots、3x PCIe 1XSlots
GPIO	8BitsGPIO	8x GPIO	8BitsGPIO
看門狗	支持硬件復位功能	支持硬件復位功能	支持硬件復位功能
風扇接口	1x CPU FAN	2個4PIN Smart FAN	1x CPU FAN，1x SYS FAN
電源類型	標準ATX 20Pin + 4Pin電源供電	單電源+12V，支持來電自啟動功能	標準ATX 20Pin + 4Pin電源供電
溫度	工作溫度：0℃～60℃ 存儲溫度：-40℃～85℃	工作溫度：0℃～60℃；存儲溫度：-40℃～85℃	工作溫度：0℃～60℃；存儲溫度：-40℃～85℃
濕度	5%～95%相對濕度, 無冷凝	5%～95%相對濕度, 無冷凝	5%～95%相對濕度, 無冷凝
